电铁运行参数综合测试系统

   电铁运行参数综合测试系统”是一套针对电气化铁路牵引供电系统、电力机车、动车组列车接线结构和运行特点等专门研发用于电参数采集测试、数据分析记录的设备。

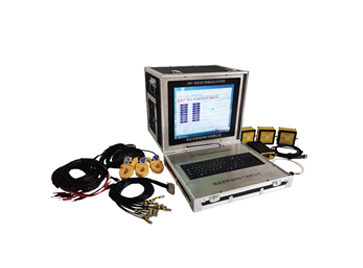

   该系统硬件部分由测试主机单元、电压耦合单元、电流耦合单元、阈值调节单元、人机交互单元等主要部分组成。
   该系统软件由牵引供电系统测试软件，机车运行测试软件，接触网短路试验测试软件组成。
   该系统主要应用于电气化铁路的牵引供电系统、电力机车、动车组列车的运行状态监测、故障状态的记录和分析诊断。

   用途
   1、牵引变电所电参数测试；
   2、机车、动车组取流参数测试；
   3、2-100次谐波测试；
   4、联调联试参数测试；
   5、接触网短路试验状态测试；
   6、测量数据的分析、存储与调阅。

   主要特点
   1、一机多能，可满足电气化铁路、电力机车、动车组列车的多种运行参数的测量。
   2、WIN10操作系统平台，软件运行稳定可靠。
   3、全天候运行，通过设置启停方式，可实现真正的无人值守，自动完成测试。
   4、真正的在线测试，通过钳形电流互感器、电压专用探棒与系统连接，无需停电拆线操作，不对系统运行造成影响。
   5、配置灵活，可通过选配不同的电流耦合单元和电压耦合单元，完成不同电流、电压的测试。
   6、可选配远程控制程序，操作人员无需到达测试现场，即可完成仪器远程控制功能。
   7、一体化机箱设计，满足不同现场的需求，便于移动携带。

   技术指标
   1、测量通道数：16
   2、测量方式：同步测试
   3、采样周期：250KS/S
   4、测量分辨率：16Bit
   5、电压测量范围：10*电压耦合单元K值
   6、电流测量范围：10*电流耦合单元K值
   7、基础测试准确度：0.02%
   8、耦合单元准确度：0.2%
   9、工作电源：AC100-240V 47-63Hz
   10、工作温度：0-50℃
   11、环境湿度：5-80%无结露
